Beskrivning

Kompakt 190W panel med 210mm 12BB celler & PERC teknik – maximerar energiproduktionen

En av marknadens mest kompakta 190W paneler till ett svårslaget pris! Modulverkningsgrad på 19,97%!

PERC-teknologin ger mer effekt i svagt diffust solljus och vid låga instrålningsvinklar jämfört med monokristallina celler av standardtyp. Multibusbarcellen bidrar med minimal resistans genom cellkretsen och maximerar energiproduktionen.

Sunlux paneler produceras med högt ställda kvalitétskrav för att uppnå hög effektivitet och lång hållbarhet. Läs mer om våra kvalitétstester här.

Montering

Denna panel lämpar sig bra till flertalet installationer för såväl husbilen, husvagnen eller off-gridsystemet i stugan. I vårt sortiment finner du en rad anpassade monteringsfästen  som är kompatibla med panelens mått.

För anslutning är panelen utrustad med förmonterad kabel på 90 cm med standardiserade MC4 kontakter.

Om Multibusbar tekniken

MBB-cellen skiljer sig avsevärt jämfört med en konventionell monokristallin kiselcell där man vanligen använder 2-5 busbars (strömledare) på cellens framsida. Istället använder man här en så kallad multibusbar teknologi vilket innebär att de konventionella strömledarna ersatts med betydligt fler tunna strömledare med mycket kortare avstånd mellan varandra. Denna unika struktur av strömledare innebär flera fördelar.

– Ökat strömflöde och låg resistans gör att den producerade strömmen kan flöda obehindrat i cellserien utan resistansskillnader där risk för strömförluster och så kallade hotspots på cellytan mer eller mindre helt elimineras.

– De betydligt tunnare strömledarna tar upp mindre yta på kiselcellen och medför att en större andel cellyta kan exponeras av solljus. Detta leder i sin tur att cellverkningsgraden ökar jämfört med en standard monokristallin cell och panelen därmed kan producera en mycket hög effekt i förhållande till dess yta

– Den unika multibusbar strukturen medför att värmen som uppstår på kiselcellytan fördelas jämnare och man får en effektivare kylning av cellytan och därmed förbättrad verkningsgrad under varma förhållanden.

– Minimal påverkan vid uppkomna sprickor på kiselcellplattan. Om en konventionell cell skadas och sprickor uppstår får man ofta ett betydande effektbortfall. Detta minimeras med hjälp av multibusbar tekniken då avståndet mellan strömledarna är betydligt kortare och antalet kontaktpunkter betydligt fler. På en konventionell monocell med 3 busbars finns ca 300 kontaktpunkter. 12BB teknologin ger hela 1200 kontaktpunkter per cell. Det vill säga 4x fler kontaktpunkter i jämförelse. Vilket därmed ger ett minimum av strömförluster om en cell skulle skadas och spricka.

Egenskaper

• Konstruerad för att tåla nordiskt klimat (står emot vindtryck på 3800 Pascal samt snötryck på 5400 Pascal).
• Aluminiumram med självdränerande konstruktion
• Hagel-resistenta säkerhetsglas.
• Självrengörande yta – tack vare ett antireflektivt hydrofobt lager.
• Väderbeständig kopplingsdosa med MC4 kontakter på baksidan

Användningsområden

Husvagn, husbil, friggebod, stuga, båt, segelbåt, utomhusbelysning, mm
Producera din egen el då du inte har tillgång till det vanliga elnätet.

Specifikationer

• Modell: BSM190M-18V
• Maximal driftspänning (Vmp) 19,56 V
• Ström vid max effekt (Imp) 9,71A
• Tomgångspänning (Voc) 24,96V
• Kortslutningsström (Isc) 10,40 A
• Max effekt (Pmax): 190W
• Modulverkningsgrad: 19,97%
• Inkapsling TPT / EVA / celler / EVA / glas
• Frontglas: 3,2 mm värmebeständigt, hagelresistant glas
• Cell-typ: Monokristallin PERC 12BB 210x105mm
• Antal celler: 39 (3 x 13)
• Svarteloxerad aluminiumlegerad ram, dubbelvägg
• Kabel: 900 mm / 4,0 mm ² Ø
• Kontaktstycke: MC4

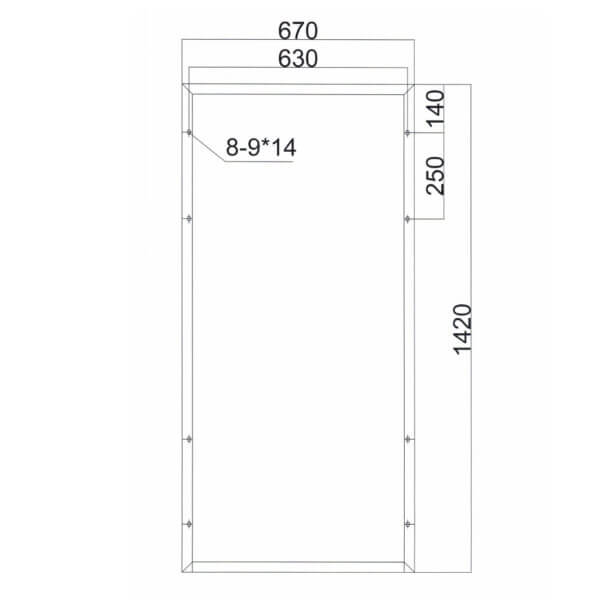

• Modulens mått: 1420 x 670 x 35 mm (LxBxH)
• Vikt: 12,00 kg
• Maximal systemspänning 1000V DC (IEC)
• Temperaturområde modul -40 ° C till +85 ° C

Certifierad enligt:

• CE
• ISO 9001/14001
• TÜV
• IEC 61215
• IEC 61730
• RoHS

Garanti:

• Effektgaranti: 15 år (>90%), 25 år (>80%)
• Materialgaranti 10 år

Komplettera med

– Laddningsregulator
– Panelfäste
– Kabel
– MC4 kontakt
